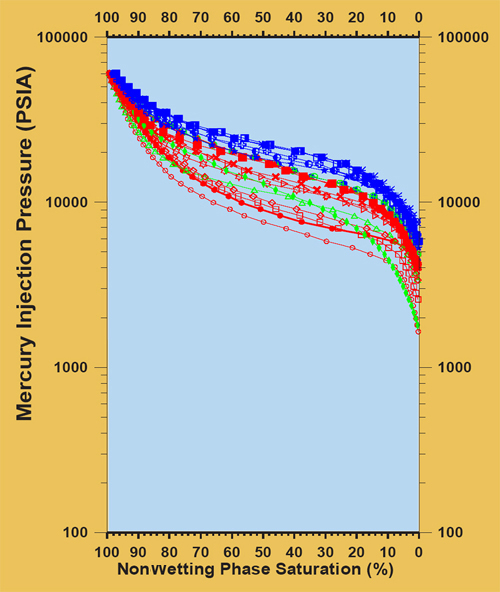

Figure 1,2-2. Mercury-injection curves (MICP) for three shale types. Type 2 shales (red) have a mean critical injection pressure of 6938 psia. Type 3 shales have a mean critical value of 6809 psia. Type 6 shales exhibit a mean critical injection pressure of 11,027 psia.
